Steckerfrage

[Ben]

Moin,

hat jemand nen Plan was das für ein Stecker sein könnte? Hersteller, Artikelbezeichnung, o.ä.?

Bräuchte so einen rel. dringend für meine SPS. Steht weit und breit keine Bezeichnung drauf :?

Bin für stichhaltige Hinweise sehr dankbar

[Ben]

Der Stecker ist ein AMP.

Gehäuse PN 926681-3, Stift-Kontakte je nach Leiterquerschnitt

Info kommt direkt von TYCO Electronics. Bestellen kann man den bei X-MAS Motorcycle Electrics <mail@xmas1.at>.

Der Stecker am Ducati 916 Kabelbaum vorne kommt von FCI und trägt die Bezeichnung Metalok Bantam.

Siehe auch:

Quelle: http://www.acoustica.org.uk/

Diese Stecker werden u.a. in den high end Geräten der Audiofirma Naim verwendet.

Alles andere was am vorderen Kabelbaum der Ducati 916 hängt ist von AMP aus der Superseal Baureihe. Gibt es auch bei X-MAS, oder bei Desmoworld oder bei Conrad.

[Ben]

Den Bantam Metalok habe ich nun auch bei XMAS bekommen. Siehe PDF im Anhang.

[rolf4s]

Hallo Ben,

ich hab mir vor gut einem Jahr von mfgalex einen Frontkabelbaum gekauft, mit dem mein Mofa jedoch nicht anspringt. Anlasser dreht aber Moepd springt nicht an.

Jetzt hab ich mir den Kabelbaum mal wieder vorgenommen und geöffnet.

Ein braunes Kabel war durch, evtl. war das schon der Fehler. Werde ich erst wieder testen wollen, wenn ich das Moped eh auf Rennstrecke umbaue, kann also noch was dauern.

Vorab und um weitere Fehler auszuschließen, hast du die Kabelbelegung des Frontakabelbaums einer 998 S.

Ist die Belegung überhaupt anders als bei anderen (früheren) Modellen?

Wichtig sind ja nur die Funktionen Start, Notaus, Zündung, Drehzahlmesser, Kontroll-Lampen.

Gruß

Roland

[Ben]

Ob die anders ist kann ich dir nicht sagen. Könnte ich mir in geringem Maße schon vorstellen, wegen des anderen Rechners. Ist aber nur Spekulazius.

Ich könnte mit den Schaltplänen der Desmoquattros dienen, könnte ich dir mal einscannen. Aber ein 998 WHB habe ich nicht. Hab die 998 in meiner Odyssee immer übersprungen

[rolf4s]

Danke!

998 WHB hab ich. Mich dir keine unnötige Mühe, ich schau dann erst mal, ob die Mühle mit dem geflickten Teil anspringt.

Gruß

Roland

[connader]

Hi,

der Frontkabelbaum einer 998 ist anders als bei den alten Modellen!!! Ich weiss nicht mehr genau wie aber es ist nur eine Kleinigkeit in der Belegung von Killschalter o. Starter!! Ich konnte meinen damals relativ leicht umbauen!!

Hoffe das hilft!!!

[rolf4s]

Ja, das hilft, denn es grenzt die Bereich ein, auf welchen ich mein Augenmerk richten muss. Danke

Also, wie eingangs gesagt, mit dem Kabelbaum dreht der Anlasser aber das Mofa springt nicht an.

Wie war das nochmal? Dreht der Anlasser, wenn der Killschalter auf OFF steht?

Gruß

Roland

[Ben]

Nein, tut er nicht.

[rolf4s]

Hm, das widerspricht der Aussage von connader. Dasjanublöd

Dann ist wohl doch ein Scan von der alten Steckerbelgung nötig.

Gruß

Roland

[Ben]

Hast PN

[rolf4s]

Jepp, gesehen, danke!!

[connader]

das widerspricht der Aussage von connader

Ja nee....wenn ich mich recht entsinne, dreht der Anlasser aber die Pumpe springt nicht an, mit ori. 996 Kabelbaum oder umgekehrt, weiss ned mehr, lange her!!

Vergleich dat doch einfach mal!!!

[rolf4s]

Genau so könnte dat sein.

Das mitm Vergleich werdsch machen. Demnächst, wenn im Winter Langeweile aufkommt ....

Gruß

Roland

[guzzibastler]

Ich hänge mich hier mal mit ran.

Ich habe die meisten Steckergehäuse für den "Heck"-Kabelbaum der 916 (98) bestimmen können.

Bei fünf Steckern komme ich nicht weiter.

Es sind die Stecker für:

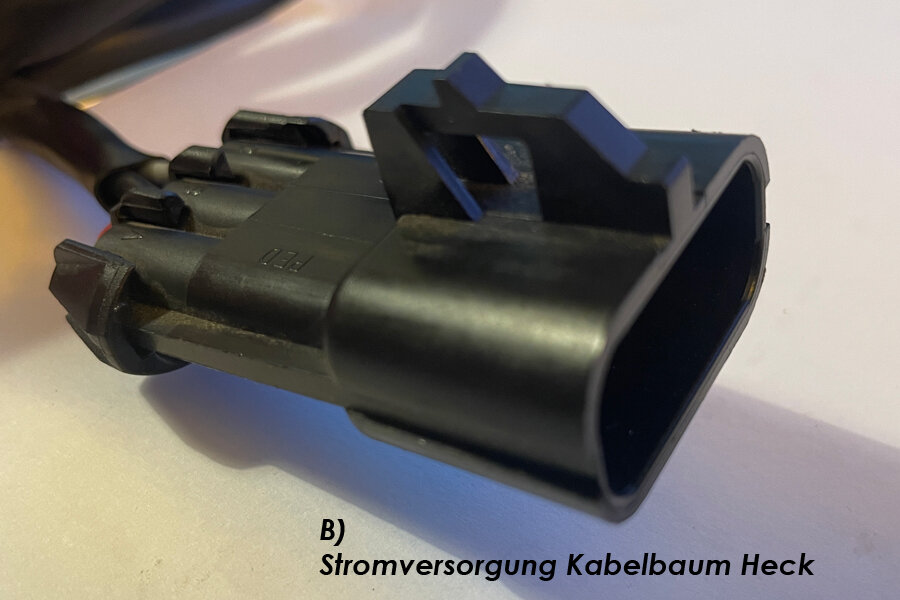

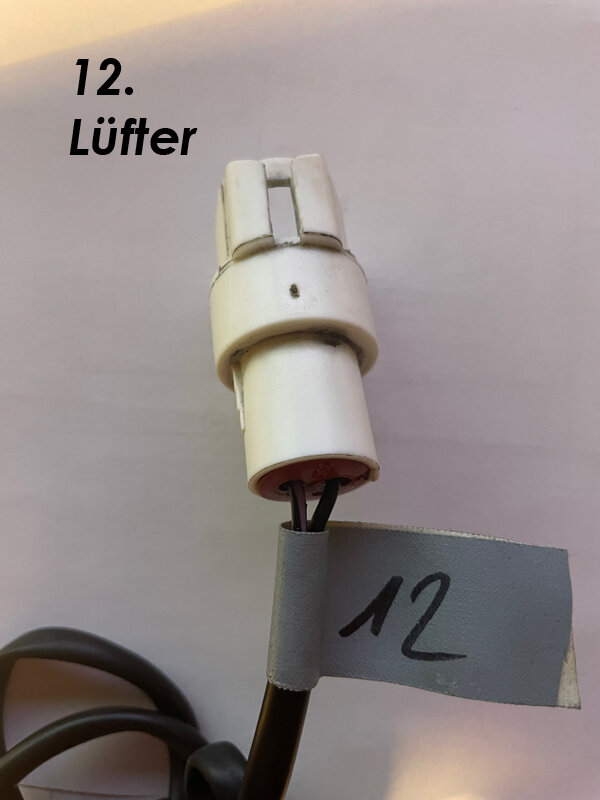

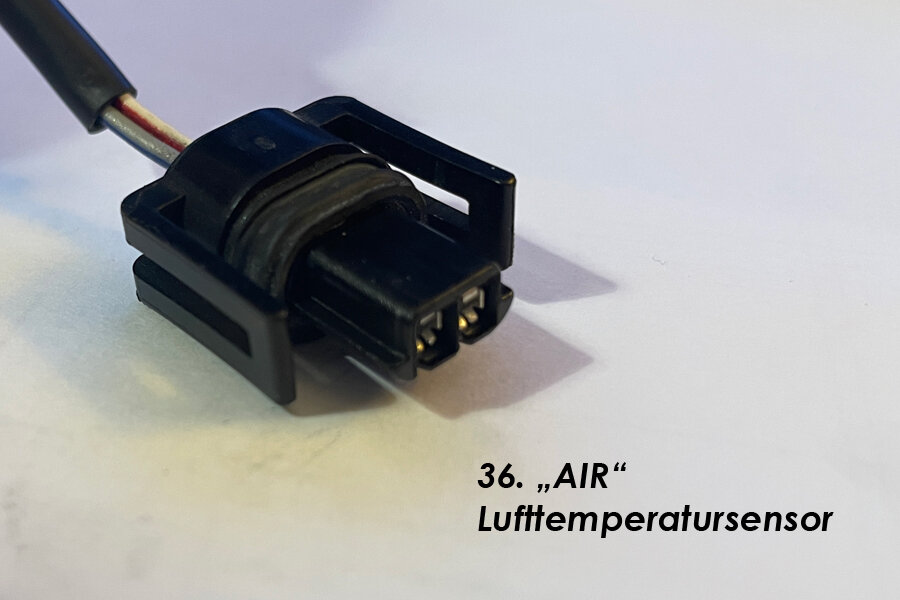

Lufttemperatursensor, Lüfter, Lüfterschalter, Stromversorgung und der Stecker, welcher den vorderen und den hinteren Kabelbaum verbindet.

Würde mich freuen, falls jemand einen Tip zu den Herstellern geben könnte oder noch besser, eine Teilenummer hätte.

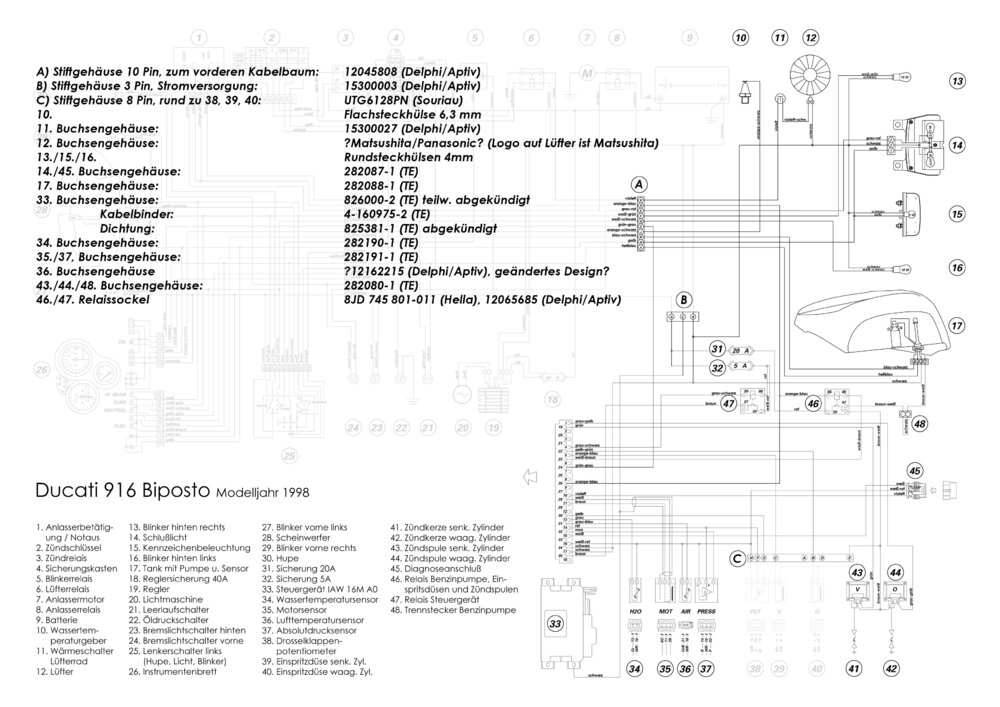

Anbei der Schaltplan und Fotos der Stecker.

Viele Grüße

guzzibastler

[ducatist]

Nimm mal die BILDER-Suche unter "Stecker elektrik Ducati", da sollte sich das finden lassen. Aber vielleicht hat ja Jemand einen direkten Link.



Ralf

[guzzibastler]

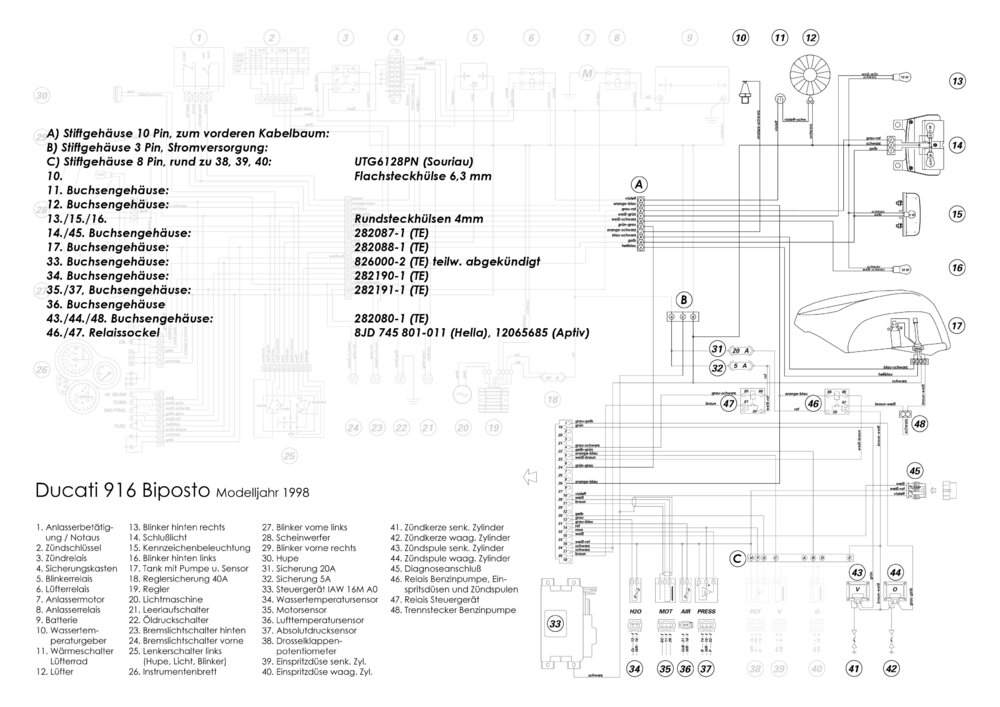

Bis auf den Stecker vom Lüfter (ist wohl was japanisches), konnte ich alle Stecker bestimmen.

Hilft, wenn man mal einen Kontakt ersetzen muss.
